当前位置: 首页 > 德标阀门 - 德标升降式止回阀

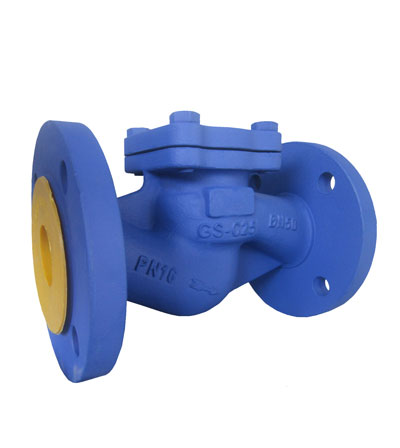

德标升降式止回阀

工作压力1.0Mpa-50.0Mp,个别产品可耐到100.0Mp。
工作温度:-196℃-650℃,个别产品可耐到1200℃
连接方式:卡箍,卡套,承插焊,对焊,焊接,法兰,外螺纹,内螺纹。驱动方式:电动,液动,气动,手动。

其主要结构特点:
1、产品结构合理、密封可靠、性能优良、造型美观;
2、密封面堆焊Co硬质合金、耐磨、耐腐、抗磨擦性能好、使用寿命长;
3、阀杆调质及表面氮化处理,有良好的抗腐和抗磨擦性能;
4、双重密封,性能更可靠;
5、阀杆升降位置指示更直观;
6、零件材料,法兰和对焊尺寸可根据实际工况或用户要求合理选配,满足各种工程需要。

产品结构特点:德标止回阀适用于公称压PN1.6-4.0MPa,工作温度-20℃-350℃的石油、化工、制药、化肥、电力工业等各种工况的管路上,切断或接通管路介质。

主要零部件材质:

序号NO. 名称partname 材质material
1 阀体body GS-C25、CF8、CF3
2 阀瓣disc 2CR13、F304、F316
3 金属垫片Metalspiralwoundgasket 石棉+不锈钢
Asbestos+stainlesssteel、PTFE
4 阀盖bonnet GS-C25、CF8、CF3
5 六角螺母Hexagonnut ASTMA1932H、A193-8、A193-8M
6 双头螺栓bolt ASTMA193B7、A193-B8、A193-B8M



产品性能规范:

公称压力(MPa)
nominalpressure
壳体试验压力(MPa)
shelltest
密封试验压力(MPa)
sealingtest
适用温度(℃)
suitabletemp
适用介质
suitablemadium
1.6 2.4 1.76 -20℃-350℃ 水、蒸汽、油品等
water,steam,oil,etc.
2.5 3.75 2.75
4.0 6.0 4.4



技术规范:

结构形式Construction DIN3356
结构长度facetofacedimension DIN3202
连接法兰flangedends DIN2543-2546
试验和检验test inspection DIN3230-75



主要尺寸:H41H-40

压力等级
pressure
PN40
口径size 15 20 25 32 40 50 65 80 100 125 150 200 250 300
L 130 150 160 180 200 230 290 310 350 400 480 600 730 850
H 70 70 80 80 85 95 110 130 155 165 215 285 325 365
Kv 5.7 7.8 11.8 17.9 27.9 48.5 77.6 109 168 251 389 664 1017 1446
重量(kg)Weight 2.4 3.0 3.8 7.1 10.4 12.7 22.5 28 40 64 90 170 240 370

H41H-25

压力等级
pressure
PN25
口径size 15 20 25 32 40 50 65 80 100 125 150 200 250 300
L 130 150 160 180 200 230 290 310 350 400 480 600 730 850
H 70 70 80 80 85 95 110 130 155 165 215 285 325 365
Kv 5.7 7.8 11.8 17.9 27.9 48.5 77.6 109 168 251 389 664 1017 1446
重量(kg)Weight 2.4 3.0 3.8 6 8 11 16 21 32 51 70 136 318 330

H41H-16

压力等级
pressure
PN16
口径size 15 20 25 32 40 50 65 80 100 125 150 200 250 300
L 130 150 160 180 200 230 290 310 350 400 480 600 730 850
H 70 70 80 80 85 95 110 130 155 165 215 285 325 365
Kv 5.7 7.8 11.8 17.9 27.9 48.5 77.6 109 168 251 389 664 1017 1446
重量(kg)Weight 2.4 3.0 3.8 5.7 7.4 10.3 15.2 20.4 31 49 69 132 198 278
